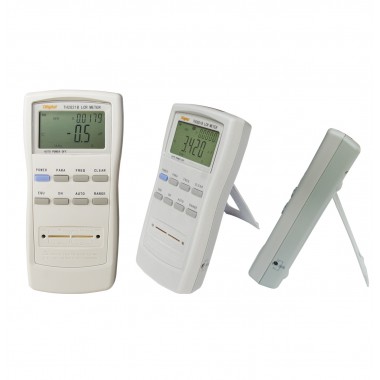

同惠 TH2821B 手持式LCR数字电桥

TH2821B 手持式LCR数字电桥

• 简介

• ■ 同惠TH2821B是国内首创的手持式LCR数字电桥。可测量电感L、电容C、电阻R、阻抗Z、损耗因子D和品质因数Q六种基本参数。是TH2821A的简化版，频率低至1KHz，没有分选功能，性价比高。由于采用了完全的五端测量方式，解决了其它手持式LCR表所不能解决的串联等效电阻和小损耗电容器准确测量的问题。该产品完全可替代一般的低频台式LCR表。由于采用了电池和外接电源两种供电方式，既能适应固定场合对元器件进行检测，又可随身携带以满足采购及维修人员的现场测试要求。

• 应用

•


• 技术参数

• 型号	TH2821B
  测试参数	L,Q,C,D,R,Z
  测试频率	100Hz,120Hz,1kHz
  测试电平	0.3Vrms
  基本准确度	0.3%
  显示范围	L	1uH — 9999 H
  		0.1uH —999.9H
  		0.01uH —99.99H
  	C	1pF — 9999uF
  		0.1pF — 999.9uF
  		0.01pF — 99.99uF
  	R,Z	0.0001 Ω — 99.99 MΩ
  	Q	0.0001 — 9999
  	D	0.0001 — 9.999
  	Δ%	-9999%— 9999%
  测试速度	约3次/秒
  等效电路	串联, 并联
  量程方式	自动, 保持
  校准功能	开路、短路、扫频清零
  测试端	5端
  显示方式	直读
  比较器功能	无



• 附件

标配
配件名称	型号
TH2821四端Kelvin测试线	TH26027
国标适配器	TH26028(CCC)

选配
配件名称	型号
TH2821 SMD测试线	TH26029
