R&S®SGU100A上变频器可以将频率扩展到40 GHz将两台仪器合二为一,整个频段一个 RF 输出•无缝集成到现有的用户界面尺寸小，功耗低

简介

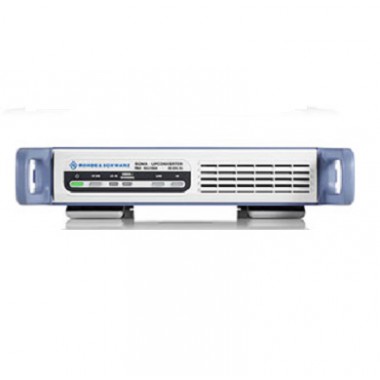

R&S®SGU100A SGMA上变频器可以将频率扩展到40 GHz。 将 R&S®SGS100A 和 R&S®SGU100A 连接之后，无论是通过PC机上的软件R&S®SGMA-GUI手动操作、还是远程控制，都像一台表一样。连接之后对外接口与R&S®SGS100A一样：整个频段一个 RF 输出，矢量调制只有一个模拟I/Q 输入。这种配置下，两台仪器自动完成各自的任务，用户感到自己在操作一台仪器。

配置 R&S®SGU100A，无调制情况下 R&S®SGS100A 覆盖的频率范围是 10 MHz到 40 GHz ， 有调制情况下 80 MHz 到 40 GHz。

主要特点

•

• •R&S®SGU100A上变频器可以将频率扩展到40 GHz

• •将两台仪器合二为一：整个频段一个 RF 输出

• •无缝集成到现有的用户界面

• •尺寸小，功耗低

• •在微波频段性能优异

• 特性与优点

  两台仪器合二为一：整个频段一个 RF输出


  R&S®SGS100A 与 R&S®SGU100A的连接图

  将 R&S®SGS100A 和 R&S®SGU100A 连接之后，无论是通过PC机上的软件R&S®SGMA-GUI手动操作、还是远程控制，都像一台表一样。 扩展单元R&S®SGU-Z4的电气连接性和机械稳定性都非常好，完全满足要求。组合仪器的对外接口与R&S®SGS100A一样：整个频段一个 RF 输出，矢量调制只有一个模拟I/Q 输入。这种配置下，两台仪器自动完成各自的任务，用户感到自己在操作一台仪器。

  无缝集成到现有用户界面




  当用LAN 或者 PCIe连接时， R&S®SGU100A 完全由R&S®SGS100A控制。 在软件R&S®SGMA-GUI 里面，R&S®SGU100A作为 R&S®SGS100A 的一个扩展显示，同时将频率调整到大可调的频率范围。 连接R&S®SGU100A之后，非调制情况下 R&S®SGS100A覆盖的频率范围是 1 0MHz 到 20 GHz，带调制情况下，80 MHz 到 20 GHz。

  尺寸小，功耗低




  高2U，宽 ½ 19" （或者高1U，宽 19"）， R&S®SGS100A 与R&S®SGU100A 的组合是目前市场上20GHz矢量信号源中尺寸小的。这些特性在有限的机柜空间显得更为重要，例如产线或者系统集成。该仪器连续运行功耗低。功耗小于110 W，在无法直接连接到市电网络而只能用DC转换器为电池供电的场合很有优势。

  微波频段性能优异




  仪器组合尺寸小，但是性能优异。例如， 中心频率14 GHz，符号率 30 Msymbol/s的QPSK信号的EVM只有 0.5% 。 12 GHz以上， R&S®SGU100A 的 I/Q 调制带宽可达 2 GHz，是超宽带（窄脉冲）航空航天和国防应用的理想选择。波束赋形和相控阵天线系统要求测试信号有很高的相位相干特性， R&S®SGU100A 为该应用提供了理想选择。 仪器可提供非常精确的1GHz参考频率， 多个仪器内部的合成器可通过相位相干选件相耦合。从而保证在很长的时间内，相对相位保持稳定。
