美国福禄克FLUKE 气动仪表校准器PGC-10000-AF

美国福禄克FLUKE 气动仪表校准器PGC-10000-AF

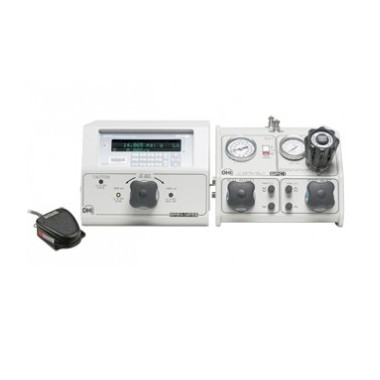

PGC-10000-AF 是GPC1 高压气体调节器和 RPM4 A70M/A20M 精密压力测量仪的一种特殊配置。这种特殊配置被美国军方实验室PMELs选为指定的高压气体校准系统。

利用GPC1和GB-152气体增压器，操作人员可以轻松产生并调节压力，将压力调整到指定的压力点后，RPM4就可以精确测量压力。

RPM4的嵌入式软件可输入DUT范围和允差，自动设置校准程序。然后进行测试、采集数据，并且在每个点自动通知符合或超出允差条件。

使用气体作为工作介质，量程从500 到 10,000 psi (3.5 到 70 MPa)

• 可以校准 500 到 10,000 psi (70 MPa) 的气体介质被检设备

• 操作简单

• 包含气体增压器GB-152

• 可轻松将压力调节到设置点，并从RPM4读取真实值

• 内置校准程序

• 多种压力单位可选

• 支持表压和绝压模式

• 包含 RS232 和 IEEE-488 接口，与 COMPASS® for Pressure 软件兼容

• 常规信息
  电源	85 到 264 VAC，50/60 Hz，大 25 VA；12 VDC，1.2A
  驱动气源
  高压气源	400 到 3,000 psi（3 到 20 MPa），大高压输出为高压气源乘以 25
  工作温度范围	18 到 28°C（64 到 82°F）
  重量
  RPM4：	11.0 kg (22 lb)
  GPC1：	24.0 kg (53 lb)
  GB-152：	16.4 kg (36 lb)
  总重量：	51.4 kg (113 lb)
  总尺寸：	75 cm 宽 x 60 cm 深 (30 in. x 24 in.)
  压力量程
  表压模式：	0 至 10,000 psi
  绝压模式：	大气压到 10,000 psi (70 MPa)
  工作介质	无腐蚀性气体
  测试接口	提供 DH500（压盖轴环型接头，适用于圆锥形左旋螺杆，相当于 AE F250C、HIP HF4 等）、1/8 in. NPT M 转接头、1/4 in. NPT M 转接头、1/4 in. NPT F 转接头、AN4 M 转接头



  RPM4压力量程
  高压 Q-RPT	10,000 psi (70 MPa)
  低压 Q-RPT	3,000 psi (20 MPa)



  压力测量
  精确度
  高压 Q-RPT：	±0.0175% 读数或 0.44 psi (3 kPa) ，取较大值
  低压 Q-RPT：	±0.0175% 读数或 0.13 psi (0.9 kPa) ，取较大值
  工作温度范围	18 到 28°C
  预测的稳定性	±0.004% 读数
  测量不确定度
  高位 Q-RPT：	±0.02% 读数或 0.5 psi (3.5 kPa) ，取较大值
  低位 Q-RPT：	±0.02% 读数或 0.15 psi (1 kPa) ，取较大值

  型号	描述
  PGC-10000-AF	气压计校准器 包括：

• GPC1-10000-AF 气压控制器

• RPM4/HPMS A70M//A20M 参考压力监测器

• GB-152-AF 气体增压器

• 硬件互连

• 测试连接适配器套件

• RPM4/HPMS 的塑模运输箱

• 操作与维护手册

• 经 A2LA 认证的校准报告系统终测试报告
