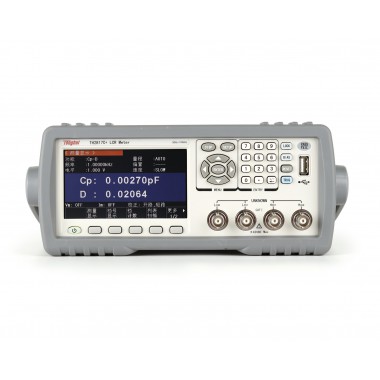

同惠 TH2817C+ 紧凑型LCR数字电桥

TH2817C+ 紧凑型LCR数字电桥

• 简介

•


• 应用

• ■ 无源元件

    电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组

  ■ 平衡器件

    共模滤波器、平衡电容、集成电阻分压器件和网络元件等的阻抗参数评估

  ■ 其它元件

    印制电路板、继电器、开关、电缆、电池等的阻抗评估

• 技术参数

• 产品型号		TH2817C+
  基本准确度		0.1%
  测试频率		50,60,100,120,1k,10k,16k,20k,40k,50k,100k共11点
  测试参数	LCR	L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
  	单组变压器	M，N，1/N，L1/L2，DCR1/DCR2，C（初级-次级），P（相位），Lk1/Lk2（漏感）
  	平衡	平衡：L、R、Z、DCR
  V/I监测		有
  测试电平	AC	0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.5Vrms、1Vrms
  	DC测试电平	±1V
  信号源内阻		10Ω、100Ω可选
  测试端配置		5端
  测试速度(ms/次)		快速:19ms、中速:83ms、慢速:333ms
  清零功能		开路、短路、负载
  列表扫描		10点任意设置
  等效方式		串联，并联
  量程方式		自动，保持
  触发方式		内部，手动，外部，总线
  平均次数		1-255
  数学运算		直读，△ABS，△%
  延时		触发延时,步进延时: 0—60.000s，1ms步进
  比较器		10档分选 ,BIN1～BIN9、NG、AUX PASS,FALL前面板LED显示，合格讯响
  存储	内部非易失性存储	100组LCRZ仪器设定文件
  	外部USB存储器	仪器设定文件，CSV数据文件




• 附件

标配
配件名称	型号
短路片	TH26010
夹具	TH26048A
带盒四端绝缘带锁Kelvin测试线	TH26011CS
2817C 夹具	TH26049A
