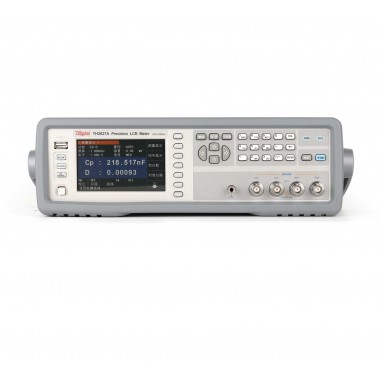

同惠 TH2827A 精密LCR数字电桥

TH2827A 精密LCR数字电桥

• 简介

• TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。

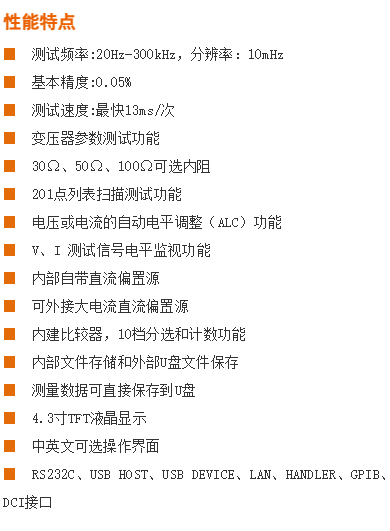

  功能特点：

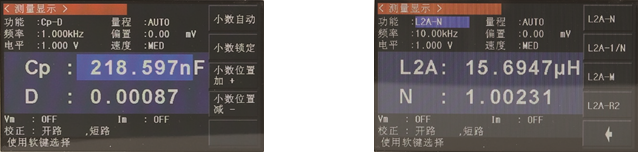

  A.功能与界面



  该仪器除了常规的LCR测试参数, 还集成了单组变压器测试功能,可以测试初/次级电感，初/次级直流电阻、互感、初次及电容等变压器常见参数，极大的提高了测试效率。

  B.材料介电常数测试

  TH2827系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

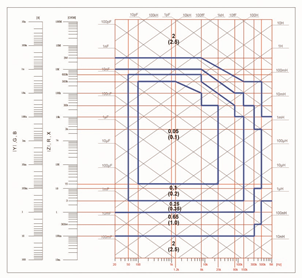

  基本准确度因子曲线：



  注：测试信号电平：0.3Vrms – 1Vrms

  上部数值（无括号的数值）适用于中速和慢速，

  下部数值（括号中的数值）适用于快速。




• 应用

• ■ 无源元件:

    电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析


  ■ 半导体元件:

     LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析


  ■ 其它元件:

      印制电路板、继电器、开关、电缆、电池等的阻抗评估


  ■ 介质材料:

      塑料、陶瓷和其它材料的介电常数和损耗角评估


  ■ 磁性材料:

       铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估


  ■ 半导体材料:

      半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性

  ■ 液晶单元:

      介电常数、弹性常数等C-V特性

• 技术参数

• 型号			TH2827A	TH2827C
  显示器			4.3 TFT LCD显示器480×272
  测试信号	频率		20Hz   - 300kHz                                                                    20Hz - 1MHz
  	最小分辨率		10mHz，4位频率输入
  	准确度		0.01%
  AC 电平	测试信号电压范围		5mV - 2Vrms
  	电压最小分辨率		100μV，3位输入
  	准确度测试信号	ALC ON	10% x设定电压   + 2mV
  		ALC OFF	6% x设定电压   + 2mV
  		电流范围	100μA - 20mA
  	电流最小分辨率		1μA，3位输入
  	准确度	ALC ON	10% x设定电流   + 20μA
  		ALC OFF	6% x设定电压   + 20μA
  DC 偏置电压源	电压   / 电流范围		0V - ±5V / 0mA - ±50mA
  	分辨率		0.5mV / 5μA
  	电压准确度		1% x设定电压   + 5mV
  	ISO ON		用于电感、变压器加偏置测试
  AC源内阻	ISO ON		100Ω
  	ISO OFF		30Ω、50Ω、100Ω可选
  DCR源内阻			30Ω、50Ω、100Ω可选
  LCR测试参数			|Z|、|Y|、C、L、X、B、R、G、D、Q、θ、DCR、VDC、IDC
  测试页面参数显示			一组主、副参数；10点列表扫描
  变压器测试参数			L1初级电感、L2次级电感、DCR1(初级，2端), DCR2（次级，2端），M（互感），N，1/N
  基本测量准确度	LCR测试参数		0.05%
  	校准条件		预热时间：≥30分钟；环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms；清“0”： OPEN、SHORT后；测试电缆长度：0 m
  测量时间(≥10   kHz)			快速:   9 ms  中速: 67 ms 慢速: 187 ms，另加显示字符刷新时间
  LCR参数显示范围	| Z | , R , X, DCR		0.00001Ω  -  99.9999MΩ
  	|Y|, G, B		0.00001μs  -  99.9999s
  	C		0.00001pF  -  9.99999F
  	L		0.00001μH  -  99.9999kH
  	D		0.00001  -  9.99999
  	Q		0.00001  -  99999.9
  	θ (DEG)		-179.999o  -    179.999o
  	θ (RAD)		-3.14159  -  3.14159
  	Δ%		-999.999%  -  999.999%
  等效电路			串联,   并联
  量程方式			自动,   保持
  触发方式			内部,   手动,   外部,   总线
  平均次数			1 - 256
  校准功能			开路,   短路全频、点频校准，负载校准
  数学运算			直读,   ΔABS,   Δ%
  延时时间设定			0 - 999, 最小分辨率100us
  比较器功能			10档分选，BIN1   - BIN9、NG、AUX
  			档计数功能
  			PASS、FAIL前面板LED显示
  列表扫描			·201点列表扫描 ·可单独对频率、AC电压/电流、 内/外DC偏置电压/电流进行列表扫描测试 ·前10个扫描点可单独分选
  内部非易失性存储器			40组LCRZ仪器设定文件记忆
  外部USB存储器			GIF图像、CSV数据文件、LCRZ仪器设定文件、记忆测试数据USB、存储器直接存储
  接口	I/O接口		HANDLER，从仪器后面板输出
  	串行通讯接口		USB、RS232C
  	并行通讯接口		GPIB接口（选件）
  	网络接口		LAN
  	存储器接口		USB HOST（前面板）




• 附件

标配
配件名称	型号
变压器测试夹具	TH26038
夹具	TH26048
短路片	TH26010
带盒四端绝缘带锁Kelvin测试线	TH26011AS
