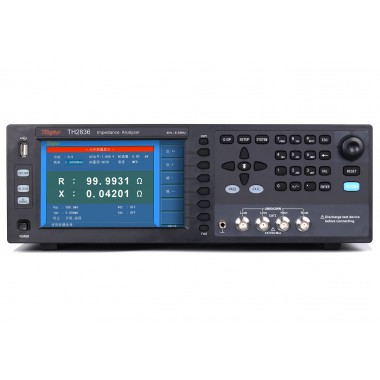

同惠 TH2836 高频LCR数字电桥

TH2836 高频LCR数字电桥

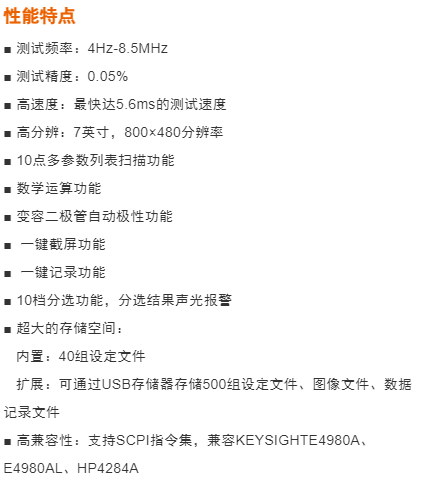

• 简介

• ■  TH2836是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、4Hz-8.5MHz的频率范围。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。

        TH2836支持2V交流测试信号和10V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。

        TH2836是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供了强有力的工具。

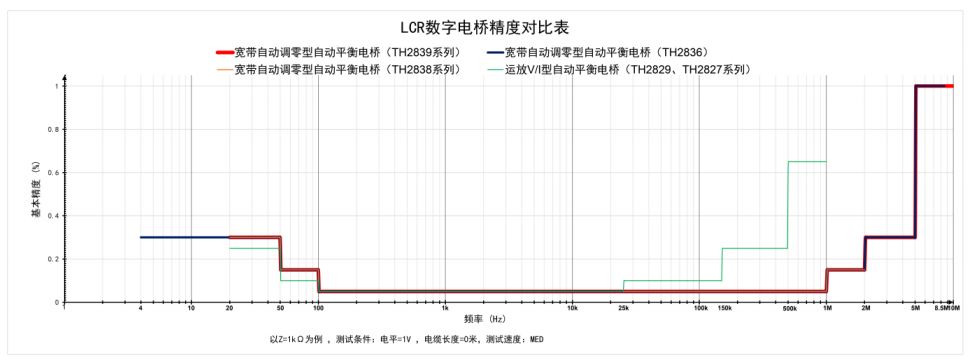

  A.高精度

  自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度！

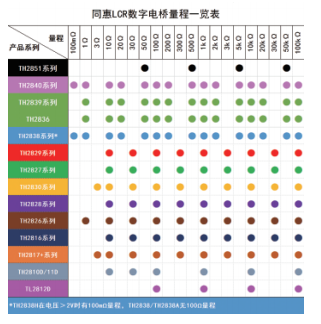

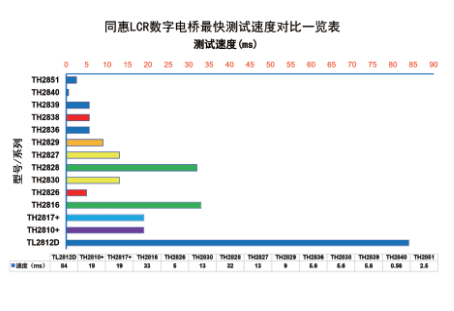

  B.高稳定性和高一致性                                                                                                                C.高速度



  D.功能与界面



                      单测显示                                                                                            列表扫描显示

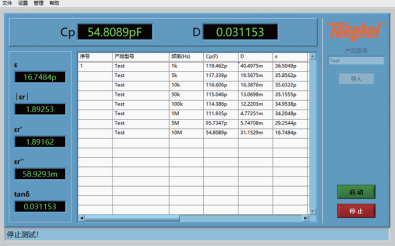

  E.材料介电常数测试

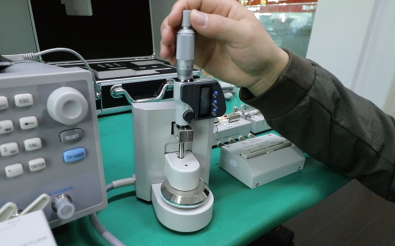

  TH2836系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。



  F.上位机软件

  1).通用上位机软件

  测试方式：



                       单次                                                                  列表                                                              扫描


  文件保存：



                    保存格式                                                      单次自动保存                                                列表自动保存结果

  硬件连接方式：RS232C、USB、GPIB、LAN

  数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG

  其它功能：自动记录、设置文件保存、用户管理等

  2).压电陶瓷上位机软件

  分析设置：



  分析结果：



                           主要参数图                                                      主副参数（导纳圆）

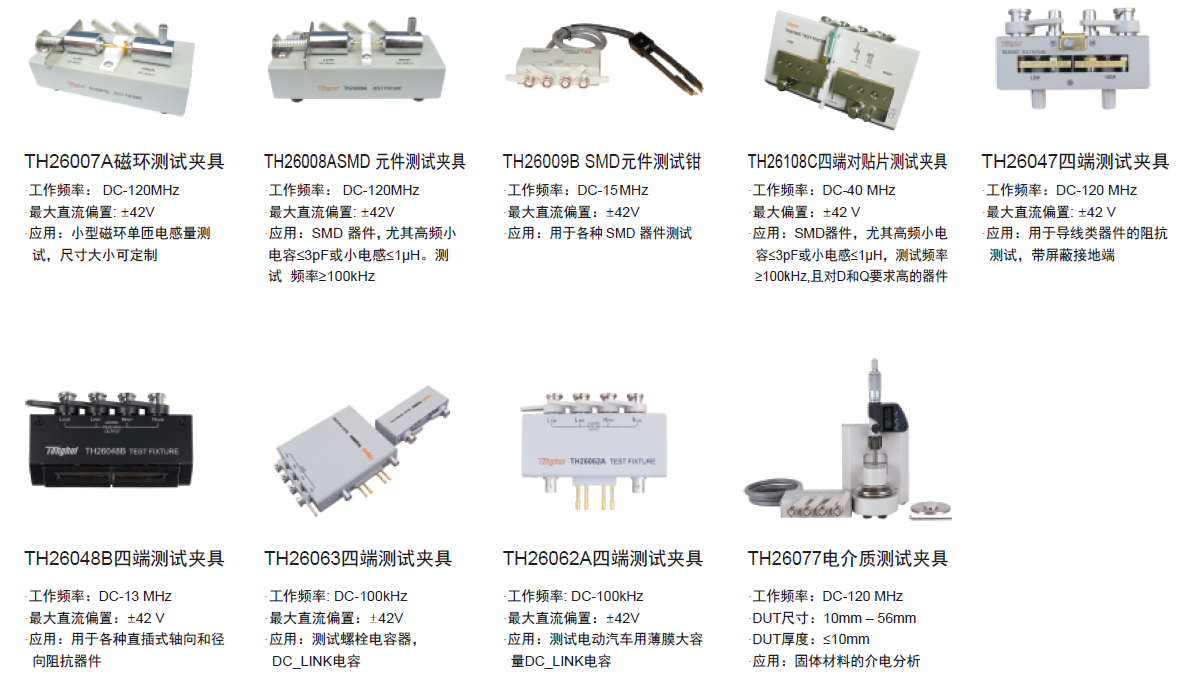

  G.选配附件



• 应用

• ■无源元件：

  电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。

  ■半导体元件：

  LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析

  ■ 其它元件：

  印制电路板、继电器、开关、电缆、电池等阻抗评估

  ■ 介质材料：

  塑料、陶瓷和其它材料的介电常数和损耗角评估

  ■ 磁性材料：

  铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

  ■ 半导体材料：

  半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性




• 技术参数

• 产品型号		TH2836
  显示		7英寸TFTLCD显示器800×RGB×480
  AC测量参数		Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Iac
  DC测量参数		Rdc、Vdc、Idc
  测试频率	范围	4Hz-8.5MHz
  	最高分辨率	1mHz
  测试电平	AC电压	4Hz-1MHz：5mV-2Vrms 1MHz-8.5MHz：5mV-1Vrms
  	分辨率	100μV
  	AC电流	4Hz-2MHz：50μA-20mArms 2MHz-8.5MHz：50μA-10mArms
  	分辨率	1μA
  	DC电压	100mV-2V
  	分辨率	100μV
  DC偏置	电压	0V-±10V
  	电压分辨率	100μV
  	电流	0mA-±100mA
  	电流分辨率	1μA
  测试端配置		四端对
  电缆长度		0、1米
  输出阻抗		100Ω
  典型测量时间（速度）		Fast：5.6ms  Medium：120ms  Slow：230ms
  最高准确度		1kHz ：0.05% 1MHz：0.05% 2MHz：0.1% 5MHz：0.5% 8.5MHz：1.0%
  测量显示范围		a：1×10-18；E：1×1018
  Cs、Cp		±1.00000aF-999.999EF
  Ls、Lp		±1.000000aH-999.999EH
  D		±0.00001-9.99999
  Q		±0.01-99999.9
  R、Rs、Rp、X、Z、Rdc		±1.00000aΩ-   999.999EΩ
  G,B,Y		±1.00000aS -   99.9999ES
  Vdc		±1.000000aV -   999.9999EV
  Idc		±1.00000aA -   999.999EA
  θr		±1.00000rad -   3.14159rad
  θd		±0.0001deg -   180.000deg
  Δ%		±0.0001% -   999.999%
  多功能参数列表扫描		10点，扫描参数：测量参数、测试频率、AC电压、AC电流、DCBIAS电压、DCBIAS电流
  图形分析		选购上位机软件
  接口		USB HOST、USB   DEVICE、HANDLER、RS232C 选件：GPIB
  开机预热时间		60分钟
  输入电压		100-120VAC/198-242VAC可选择，47-63Hz
  功耗		80VA
  尺寸（WxHxD）mm3		400x132x425
  重量		约15kg




• 附件

标配
配件名称	型号
带盒四端绝缘带锁Kelvin测试线	TH26011BS
短路片	TH26010
夹具	TH26048

选配
配件名称	型号
磁环夹具(片式)	TH26007A
磁环夹具	TH26008A
带盒贴片测试线	TH26009B
夹具	TH26047
测试夹具	TH26062A
测试夹具	TH26063
高频贴片夹具	TH26108C
电介质测试夹具	TH26077
夹具	TH26048B
