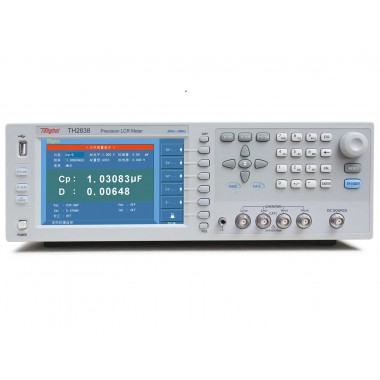

同惠 TH2838 精密LCR数字电桥

TH2838 精密LCR数字电桥

• 简介

•


  TH2838/TH2838H/TH2838A是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、20Hz-2MHz的频率范围及高达1GΩ的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。


  TH2838/TH2838H/TH2838A支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。

  TH2838/TH2838H/TH2838A是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供了强有力的工具。

  TH2838/TH2838H/TH2838A以其性能可以实现如IEC和MIL标准的各种测试。

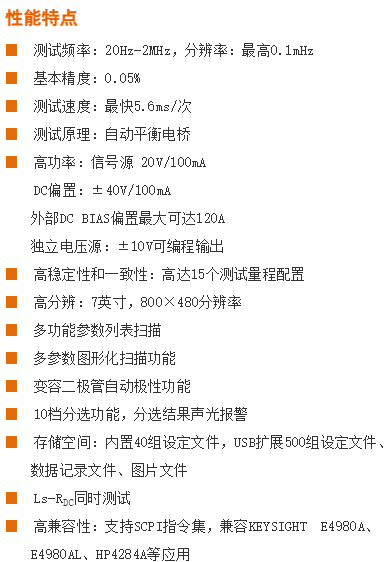

  功能特点





  A. 高精度

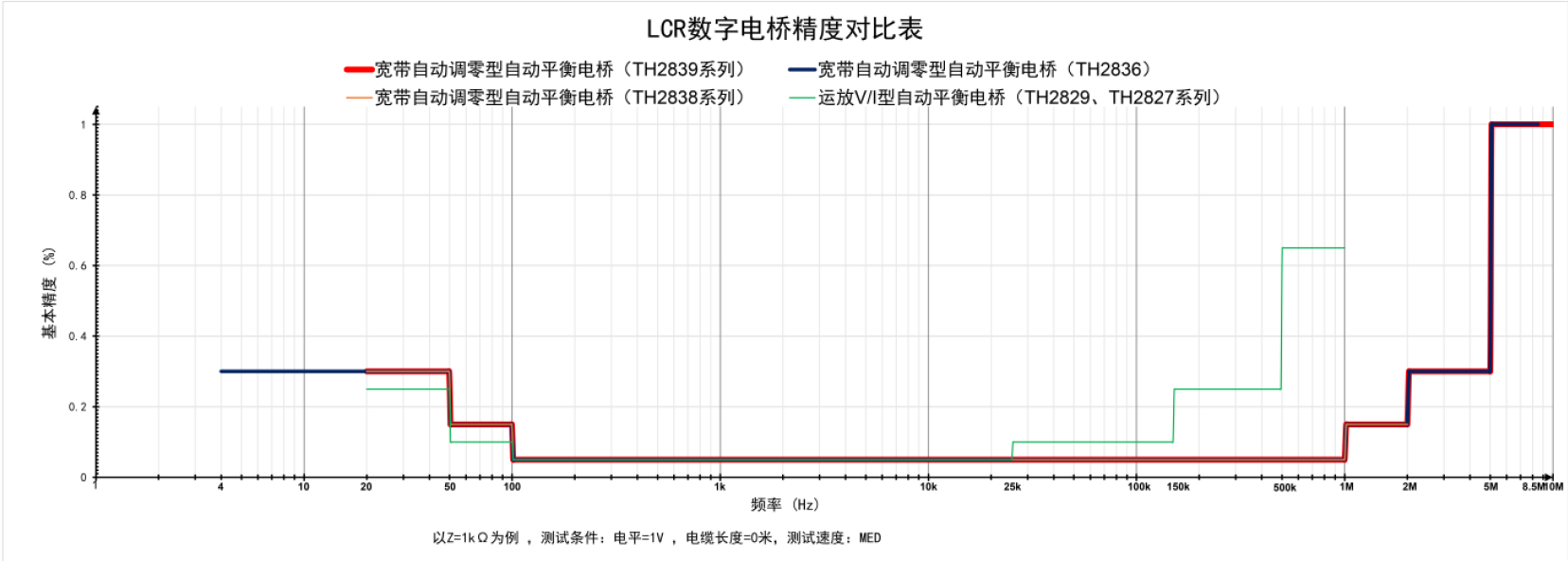

  自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度！下图以同惠电桥为例，对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。

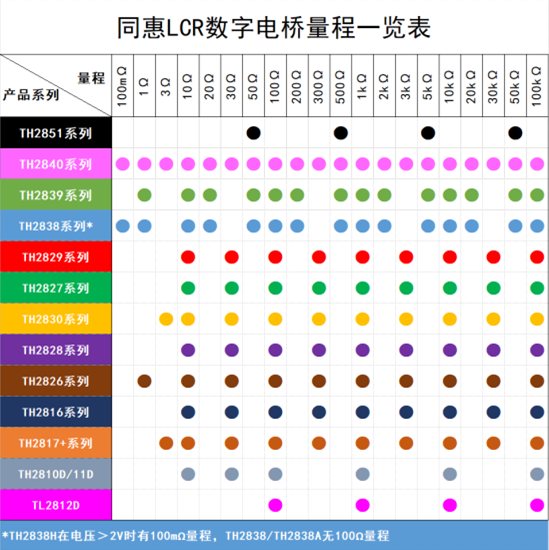

  B. 高稳定性和高一致性






  C. 高速度

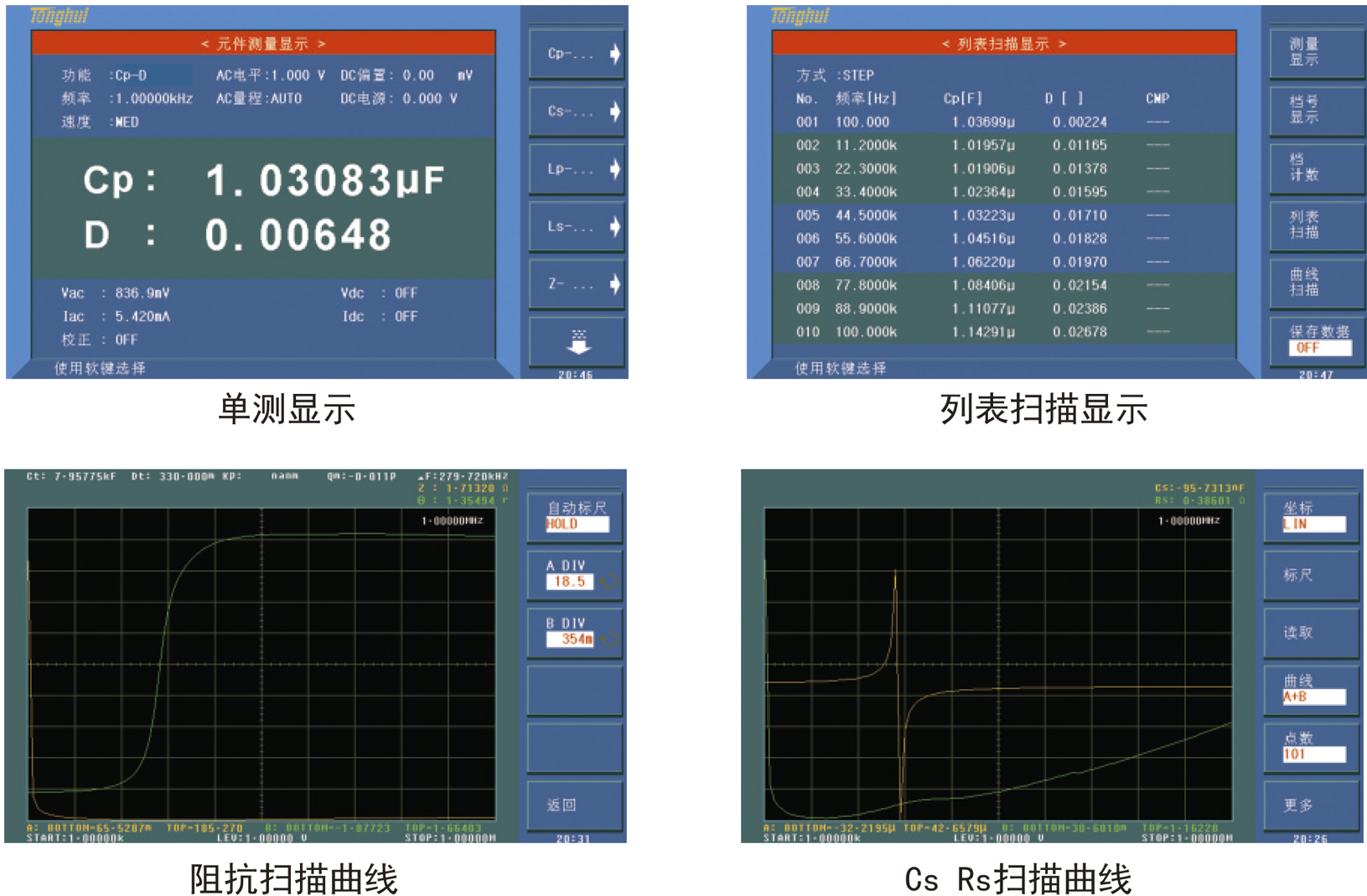

  D. 功能与界面





  E. 材料介电常数测试

  TH2838系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

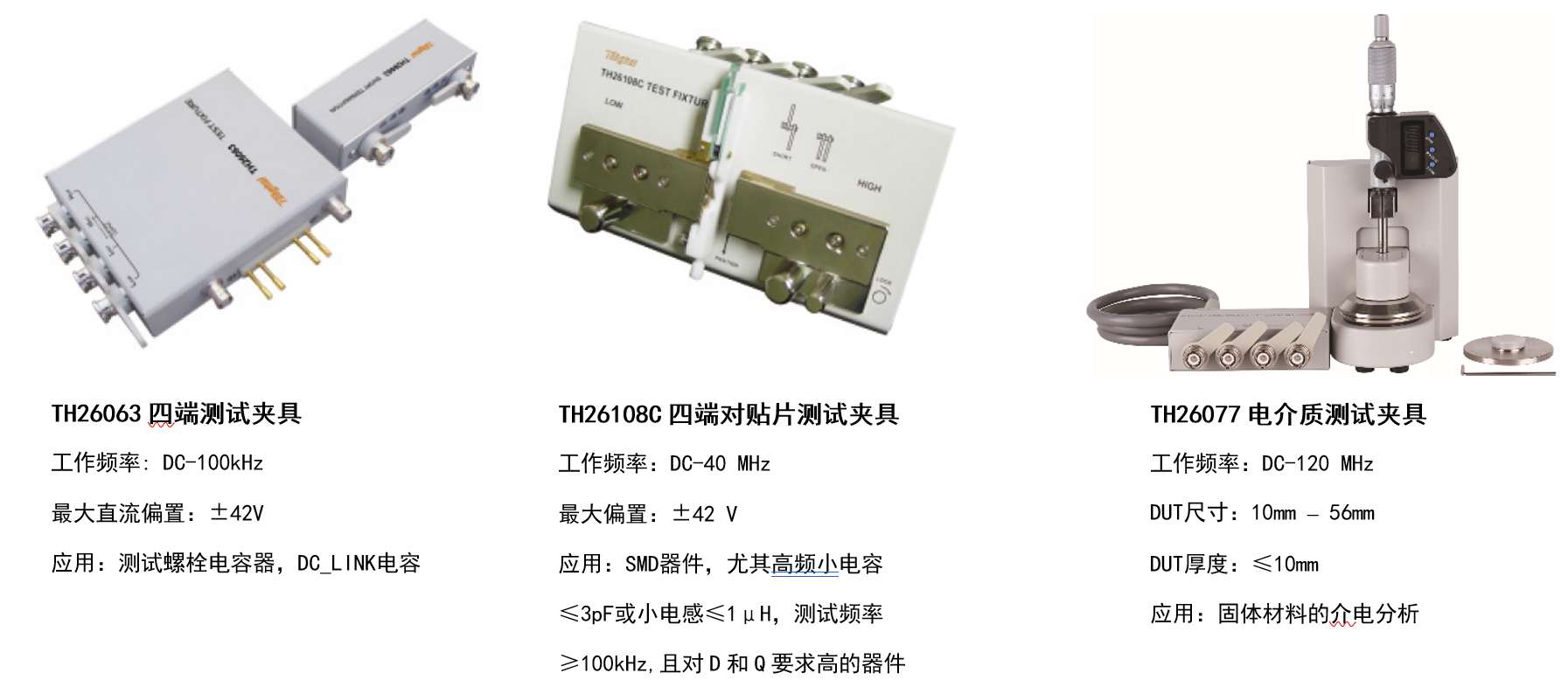

  F. 选配附件








  G. 上位机软件

     a) 通用上位机软件

       测试方式：

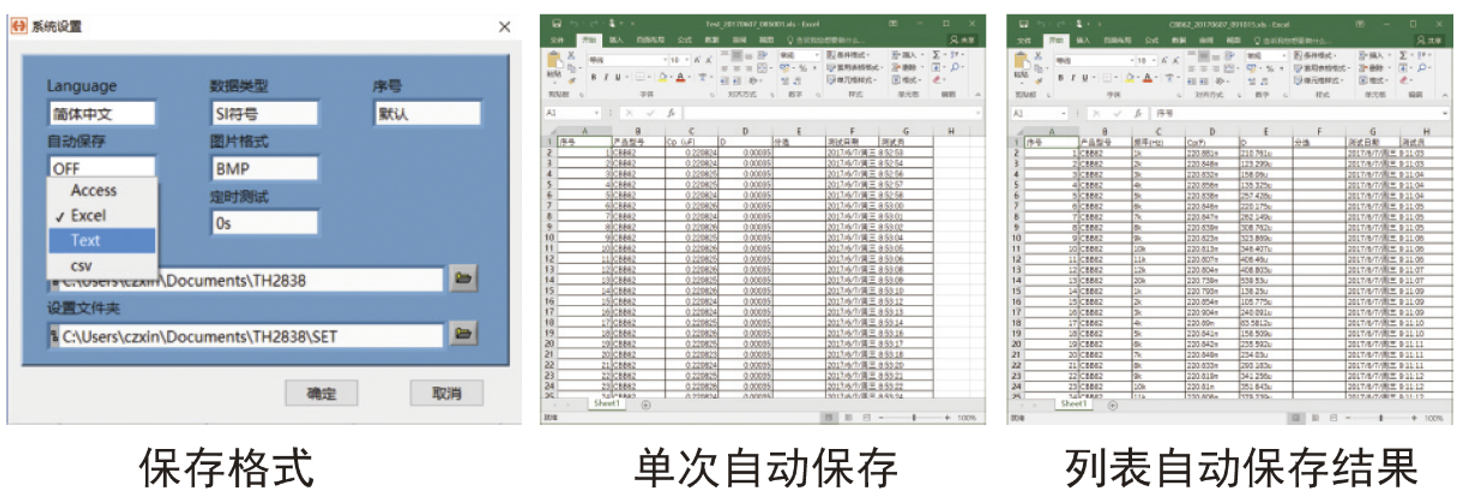

              文件保存：



  硬件连接方式：RS232C、USB、GPIB、LAN

  数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG

  其它功能：自动记录、设置文件保存、用户管理等

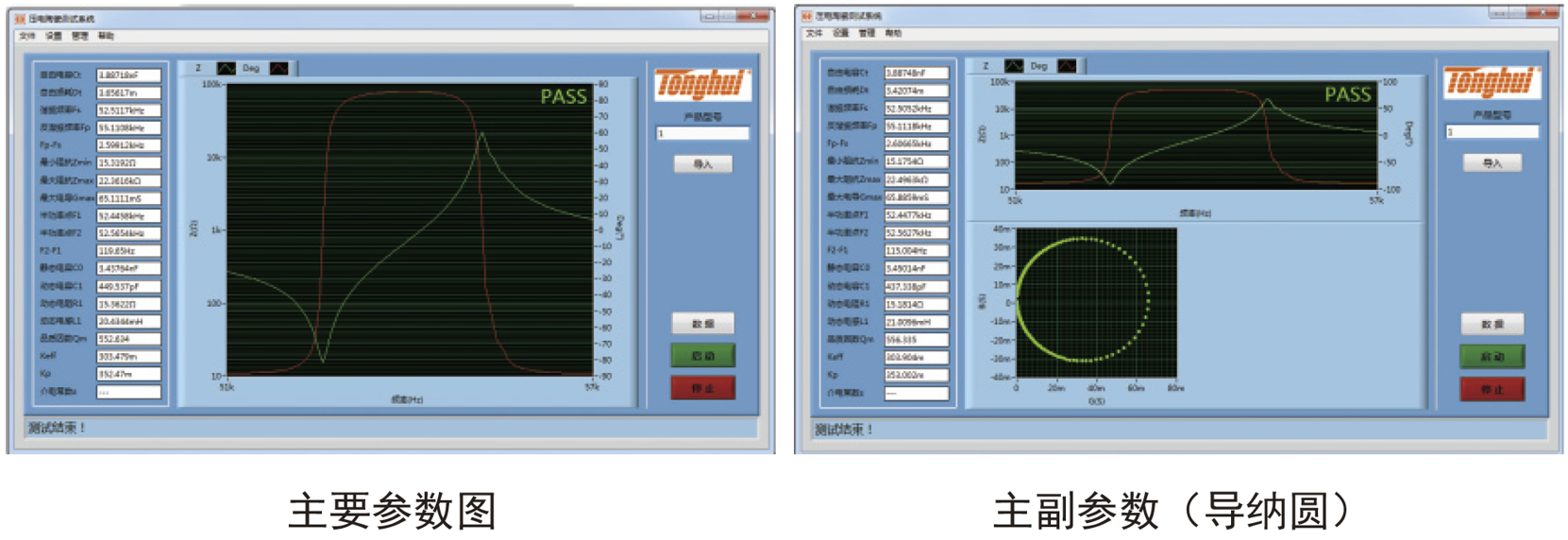

     b) 压电陶瓷上位机软件

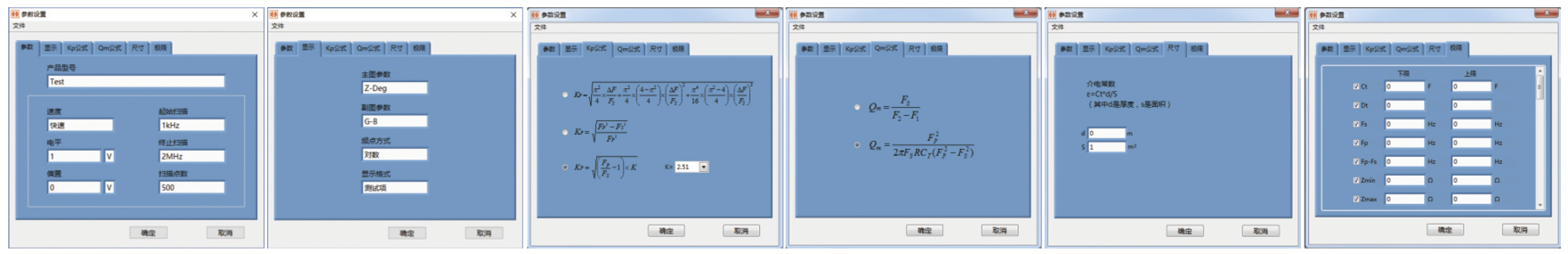

       分析设置：






  分析结果：

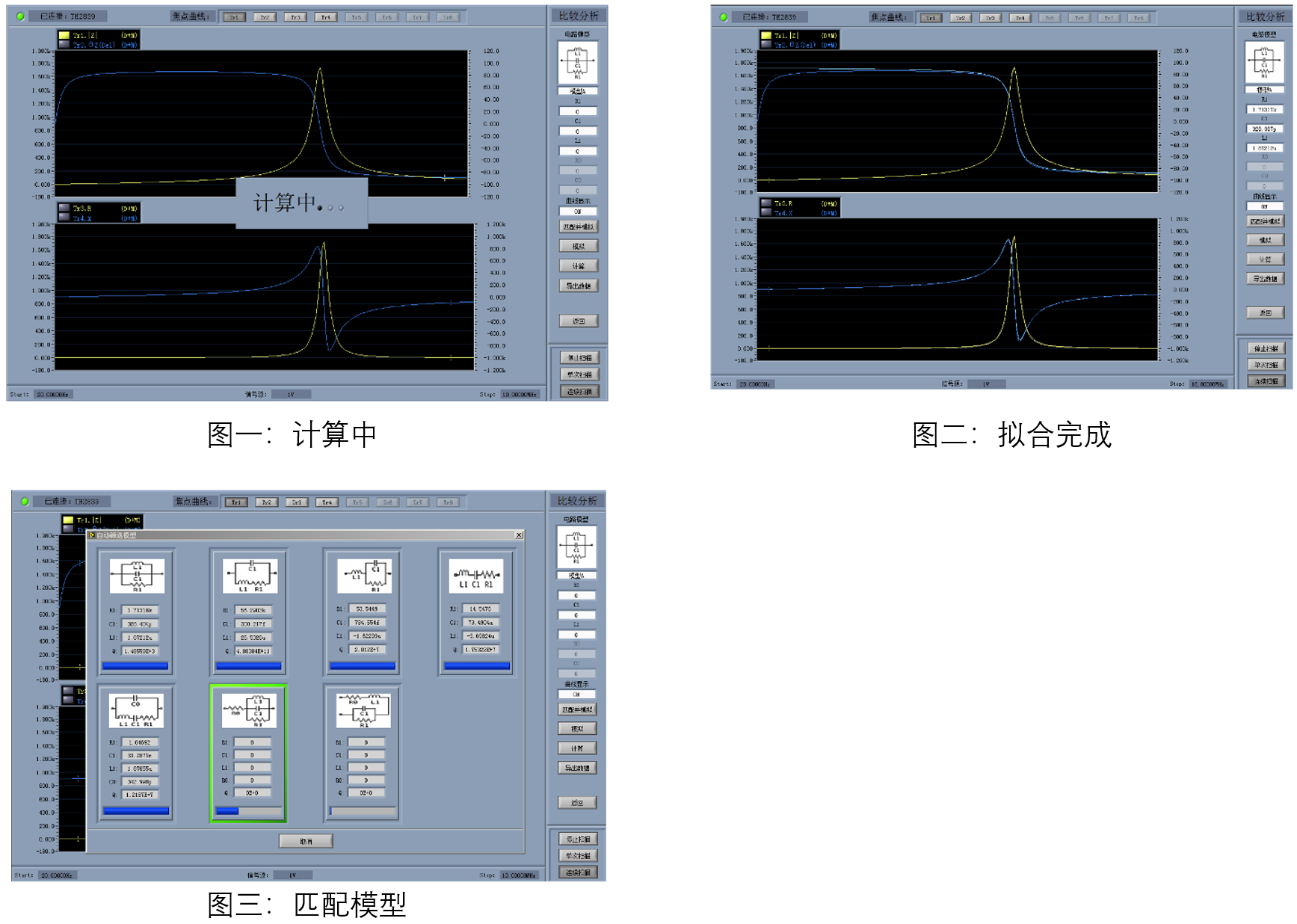

     c) 阻抗分析软件（等效电路分析软件）




  现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型。阻抗分析仪上位机提供了7种基本的电路模型用于等效这些器件。本软件还提供了自动匹配功能，即如果被测件为黑盒时，本软件自动匹配与之最符合的模型并进行参数的计算。您可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比，还可以通过您输入的参数按照您选择的模型进行拟合。此功能等效的电路模型可以直接输出成TXT文档方便用户保存使用。



• 应用

• ■ 无源元件:


      电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析


  ■ 半导体元件:

      LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析


  ■ 其它元件:

      印制电路板、继电器、开关、电缆、电池等的阻抗评估


  ■ 介质材料:

      塑料、陶瓷和其它材料的介电常数和损耗角评估


  ■ 磁性材料:

      铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估


  ■ 半导体材料:

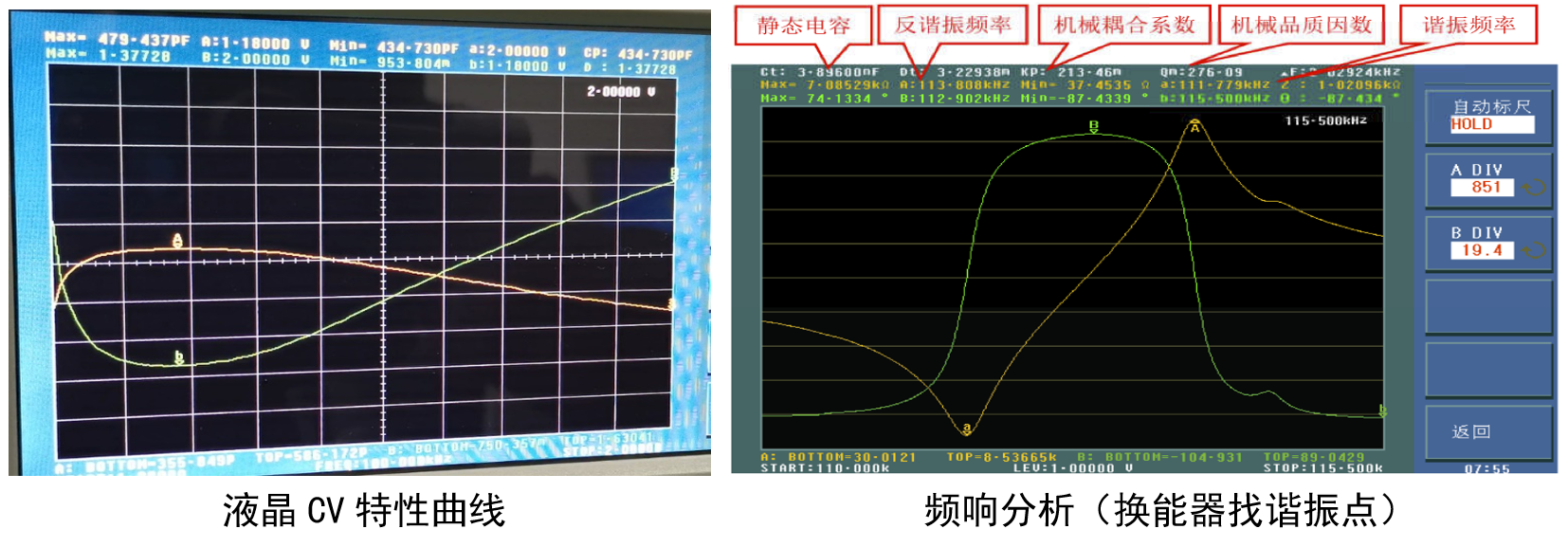

      半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性

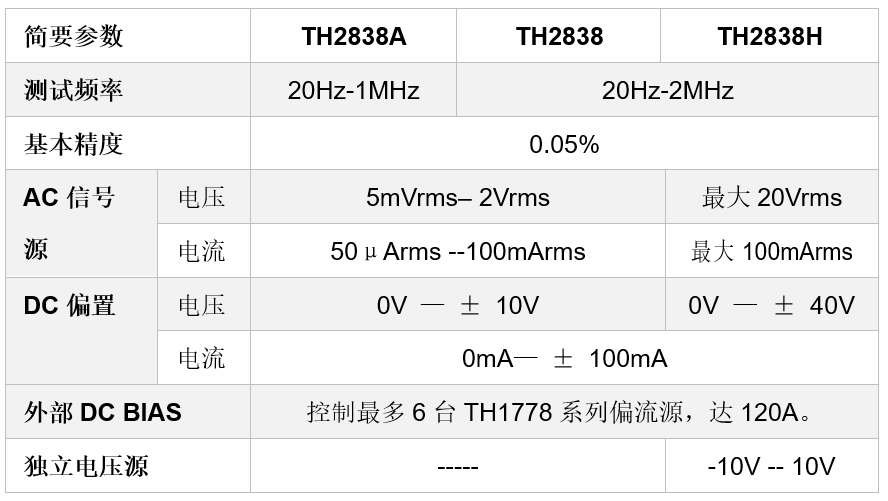

• 技术参数

• 产品型号		TH2838			TH2838H			TH2838A
  测试信号源
  信号源输出阻抗		100Ω， ±1% @1kHz
  测试频率	范围	20Hz-2MHz						20Hz - 1MHz
  	设置步进	20.0000Hz - 99.9999Hz			1mHz
  		100.000Hz - 999.999Hz			10mHz
  		1.00000kHz - 9.99999kHz			100mHz
  		10.0000kHz - 99.9999kHz			1Hz
  		100.000kHz - 999.999kHz			10Hz
  		1.00000MHz - 2.00000MHz			100Hz
  AC测试信号模式		额定值(ALC OFF)：设定电压为测试端开路时Hcur电压设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON)： 保持DUT上电压与设定值相同 保持DUT上电流与设定值相同
  A C信号	电压范围	5mVrms - 2Vrms			F≤1MHz 5mVrms- 20Vrms F >1MHz 5mVrms - 15Vrms			5mVrms - 2Vrms
  	分辨率	5mVrms - 0.2Vrms			100µVrms
  		0.2Vrms - 0.5Vrms			200µVrms
  		0.5Vrms - 1Vrms			500µVrms
  		1Vrms - 2Vrms			1mVrms
  		2Vrms - 5Vrms			2mVrms
  		5Vrms - 10Vrms			5mVrms
  		10Vrms - 20Vrms			10mVrms
  	电流范围	50µArms - 20mArms			50µArms -100mArms			50µArms - 20mArms
  	分辨率	50µArms - 2mArms			1µArms
  		2mArms - 5mArms			2µArms
  		5mArms - 10mArms			5µArms
  		10mArms - 20mArms			10µArms
  		20mArms - 50mArms			20µArms
  		50mArms-100mArms			50µArms
  Rdc 测试	电压范围	100mV - 2V
  	分辨率	100µV
  	电流范围	0mA- 20mA
  	分辨率	1µA
  D C偏置	电压范围	0V - ±10V			0V - ±40V			0V - ±10V
  	分辨率	0V - 5V			100µV
  		5V - 10V			1mV
  		10V - 20V			2mV
  		20V - 40V			5mV
  	电流范围	0mA- ± 100mA
  	分辨率	0 A - 50mA			1µA
  		50mA - 100mA			10µA
  电压源	电压范围	------			-10V - 10V			------
  	分辨率	------			1mV			------
  	电流范围	------			-45mA - +45mA			------
  	输出阻抗	------			100Ω			------
  显示器
  尺寸/类型		7英寸 (对角线)TFT LCD显示器
  比例		16：9
  分辨率		800×RGB×480
  测量功能
  读数		6位读数分辨率
  测试参数		Cp-D、Cp-Q、Cp-G、Cp-Rp、Cs-D、Cs-Q、Cs-Rs、Lp-D、Lp-Q、Lp-G、Lp-Rp、Lp-Rdc、Ls-D、Ls-Q、Ls-Rs、L s-RDC、RDC、R-X、Z -θd、Z -θr、G-B、Y-θd、 Y-θr、VAC-IAC、VDC-IDC
  数学功能		A(X+B)+C， X为测试参数，A、B、C为输入参数
  等效电路		串联、并联
  偏差测量		与标称值的绝对偏差Δ，与标称值的百分比偏差Δ%
  校准功能		开路OPEN、短路SHORT、负载LOAD
  量程选择		自动AUTO、手动HOLD
  量程	LCR	100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15档
  	Rdc	1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15档
  触发模式		INT、MAN、EXT、BUS
  触发延迟		0s - 999s，分辨率100μs
  测试端配置		四端对
  测试电缆长度		0m, 1m, 2m, 4m
  测量平均		1-255次
  测量时间(ms)	速度模式	20Hz	100Hz	1kHz		10kHz	100kHz	1MHz	2MHz
  	FAST	330	100	20		7.7	5.7	5.6	5.6
  	MED	380	180	110		92	89	88	88
  	LONG	480	300	240		230	220	220	220
  测量显示范围    a 1×10-18； E 1×1018
  Cs, Cp		±1.00000 aF - 999.999 EF
  Ls,Lp		±1.00000 aH - 999.999 EH
  D		±0.00001 - 9.99999
  Q		±0.01 - 9999.99
  R, Rs, Rp, X, Z, Rdc		±1.00000 aΩ - 999.999 EΩ
  G,B,Y		±1. 00000 aS - 999.999 ES
  Vdc		±1.00000 aV - 999.999 EV
  Idc		±1.00000 aA - 999.999 EA
  θ r		±1.00000 rad - 3.14159 rad
  θ d		±0.0001 deg - 180.000 deg
  Δ%		±0.0001% - 999.999%
  基本测量准确度		0.05%(详见说明书)
  列表扫描
  扫描点数		最多201点
  多参数扫描		每个扫描点均可任意设置功能（主、副参数）、频率、AC电平、DC偏置（电压或电流）、速度等常规测试参数；每个扫描点均支持开路、短路、负载校准； 扫描结果列表可任意选择所需显示参数。
  触发模式	顺序SEQ	当一次触发后，在所有扫描点测量。/EOM/INDEX只输出一次。
  	步进STEP	每次触发执行一个扫描点测量。每点均输出/EOM/INDEX，但列表扫描比较器结果只在最后的/EOM才输出。
  列表扫描比较器		可为每个扫描点设置一对下限和上限。可选择：通过第一扫描参数判断/通过第二参数判断/不用于每一极限。
  图形扫描分析
  扫描点数		51、101、201、401、801点可选						------
  扫描轨迹		主/副参数可选择						------
  显示范围		自动、锁定						------
  坐标标尺		对数、线性						------
  扫描参数		频率、ACV、ACI、DCV BIAS/DCI BIAS、直流电压源						------
  扫描结果显示		主/副参数最大值/最小值、设定点主/副参数值						------
  扫描图形存储		扫描图形可存储、外部USB存储器或数据上传上位机。						------
  比较器
  B i n 分档	主参数	9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT
  	副参数	HIGH、IN、LOW
  Bin极限设置		绝对值、偏差值、百分偏差值
  Bin计数		0 -- 999999
  PASS/FAIL指示		满足主参数为9 BIN之一、副参数为IN，前面板PASS灯ON，否则FAIL ON
  测量辅助功能
  数据缓冲存储功能		201个测量结果可分批读取
  保存/调用功能		40组仪器内置非易失存储器测试设定文件500组仪器USB存储器测试设定文件/截屏图形/记录文件
  键盘锁定功能		可锁定前面板按键
  接口
  USB HOST端口		通用串行总线插座，A类；FAT16/FAT32格式。U盘存储或条形码扫描
  USB DEVICE端口		通用串行总线插座，小型B类（4个接触位置）；与USBTMC-USB488和USB 2.0相符合，阴接头用于连接外部控制器。
  LAN		10/100baseT以太网，8引脚，两种速度选择
  HANDLER接口		用于Bin分档信号输出
  外部DC BIAS控制		控制TH1778/TH1778S偏置电流源，最多一台TH1778+5台TH1778S (120A MAX)
  RS232C		标准9针，交叉
  GPIB (选件)		24针D-Sub端口（D-24 类），阴接头与IEEE488.1、2和SCPI兼容。




• 附件

标配
配件名称	型号
四端带卡夹具	TH26005C
短路片	TH26010
带盒四端绝缘带锁Kelvin测试线	TH26011BS

选配
配件名称	型号
带盒贴片测试线	TH26009B
磁环夹具	TH26008A
电介质测试夹具	TH26077
